EtherCAT抓包分析及故障排除示例

发布时间：2023-03-13

在EtherCAT网络通讯过程中，网络分析和故障排除是开发中必要的一环，但EthaerCAT网络数据包十分复杂，且数据包数量多，数据实时性强。由于这些特性的存在，使得对EtherCAT网络进行分析诊断变得不是件容易的事情。今天，本文就从网络分析和故障排除的角度，演示如何通过软硬件搭配的形式完成对EtherCAT网络的分析。

一、借助专业的硬件进行数据帧分析

EtherCAT网络是一个实时性非常强的网络，网络中的数据帧往往在微秒级，通过抓包分析某个周期的数据。然而如果采用不具备单独时钟的硬件对数据进行抓包，数据包的时间戳将是抓到上位机的系统时间，这就使得数据包的时间戳并不是真实的时间，在对网络进行实时分析是就存在了诸多不便。我们建议客户采用专业的，具有独立时钟的TAP硬件来为数据帧实时的打上时间戳，便于客户对EtherCAT网络进行精确的分析。

具体的操作流程如下：

我们需要在网络拓扑中，将TAP插入主站和第一个从站之间来抓取数据。TAP也可以插入从站和从站之间，当前版本的EC-Inspector只支持在主从之间插入TAP。

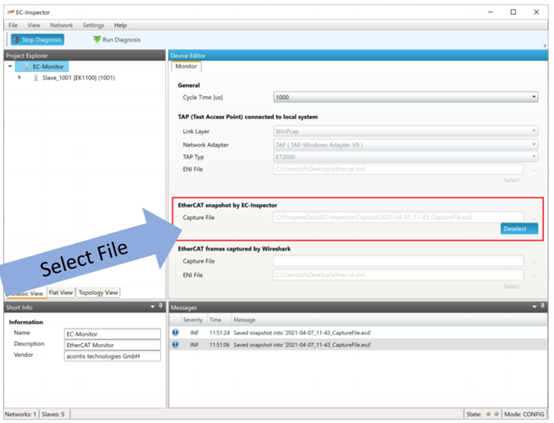

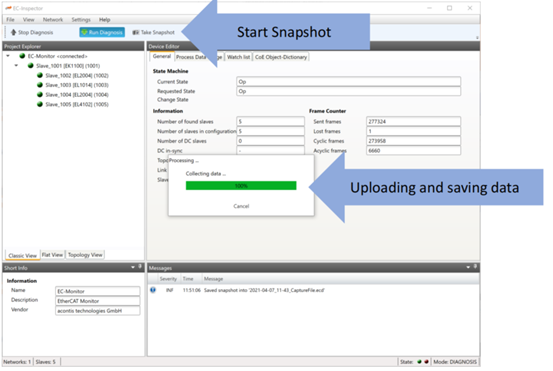

将网络数据帧写入PCAP文件。其中，离线分析支持PcapNg文件。

抓取时可以设置触发条件，例如:

▶在检测到任何错误的情况下停止

▶在特定的输入/输出被改变的情况下停止

▶在检测循环过程数据交换中的WKC错误停止

二、基于网络配置文件(ENI)的EtherCAT协议的分析和解码

如果您想要更快的了解我们的EC-Inspector软件使用方式，您可以直接观看我们的视频，更快的了解EC-Inspector的工作方式。

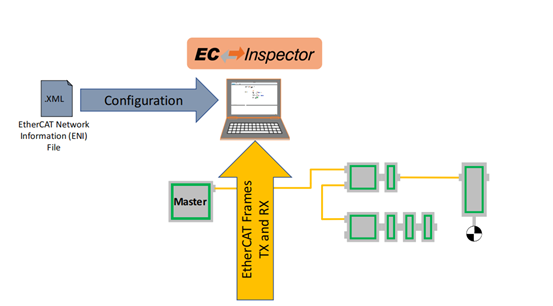

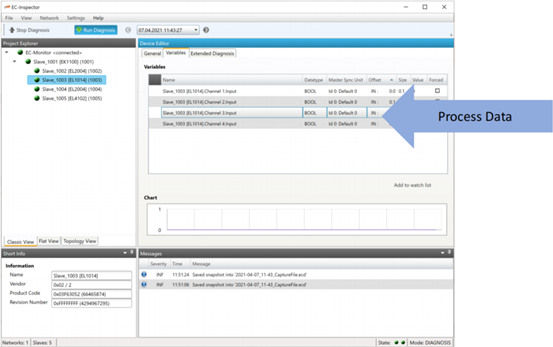

EC-Inspector可以通过导入已知的网络拓扑文件（ENI文件）来解析网络中实时的数据包信息。该方式可以使用户无需指导快速上手分析EtherCAT网络中的各种信息。

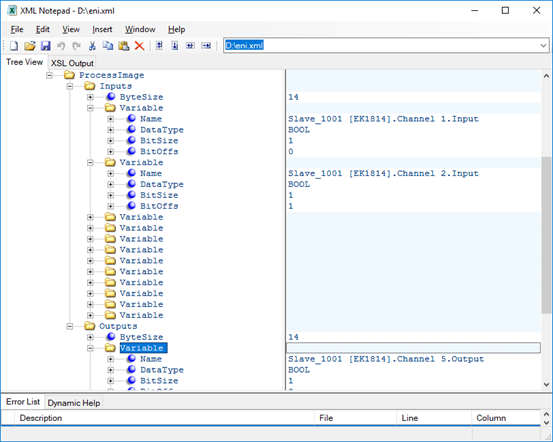

为什么EC-Inspector可以通过ENI文件来解析数据包呢？因为ENI文件是EtherCAT技术规范的一部分 (ETG.2100)。ENI文件中记录了所有从站的定义，如：循环周期、PDO变量、PDO映射等信息。所有的EtherCAT主站都依据ENI文件作为网络拓扑进行通讯，因此，在ENI文件中可以说集成了整个EtherCAT网络的所有配置信息。有了这些配置信息EC-Inspector基于这些信息对数据包进行解析，就可以快速、准确、无误的为用户提供每个从站的数据帧信息了。

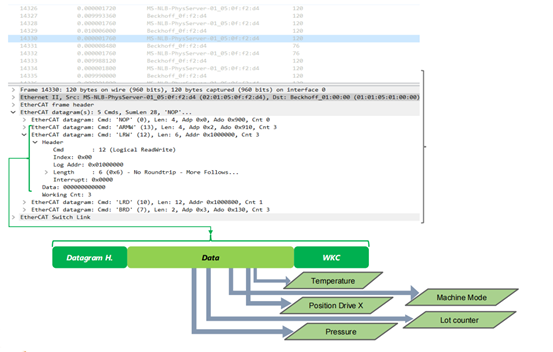

只知道了网络中设备的信息，仍然不足以解析数据包。EC-Inspector中集成了EtherCAT网络数据包的组包方式，完全按照协议标准进行数据解析。在用户界面上无需查看繁琐的数据帧软件会自行解析。EC-Inspector对网络数据均已经解析完毕。

三、如何在线监控分析网络中数据变量

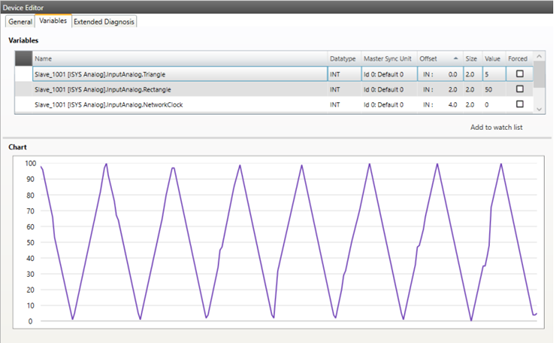

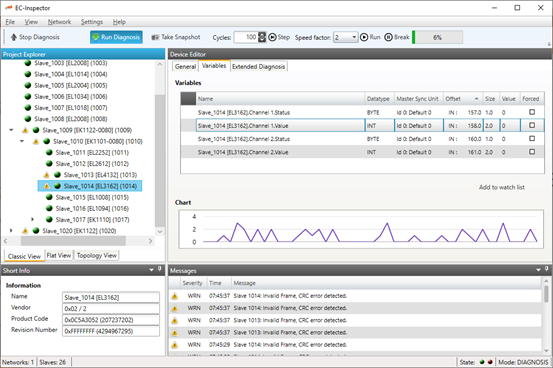

在EC-Inspector中添加变量至Watch List中，即可在watch list标签页下的Chart窗口查看数据的变化。支持所有数据类型、符号、偏移。并且支持对每个从站数据的过滤，在一个图表中最多支持显示500个变量。并且支持这些将据和图表保存为文件。

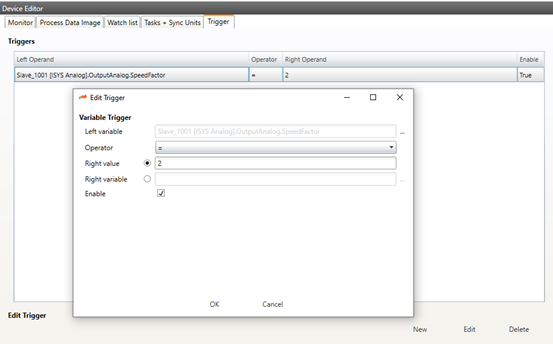

我们可以设置一个或几个变量，当变量的值满足某一条件时停止图表的活动。这种场景可以在长时间运行中抓取EtherCAT网络中错误的表现，并通过这些冻结的图表分析成因。

四、如何分析从站的运行状态

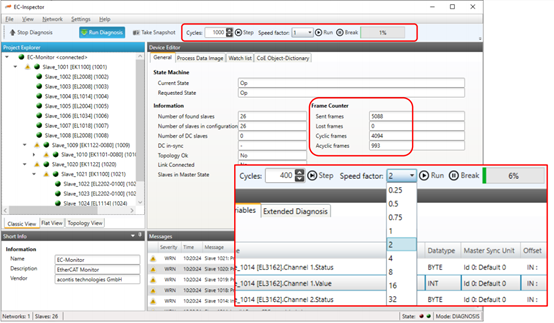

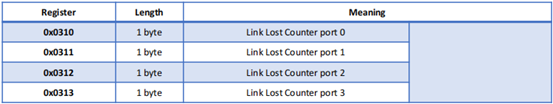

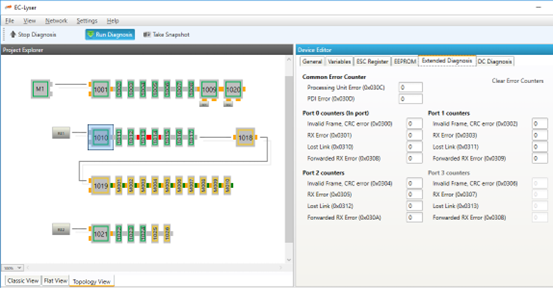

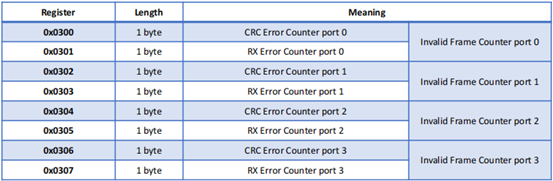

基于寄存器AL状态我们可以对从站状态进行评估(0x0130)。同样，可以根据每个从站的错误计数器(ESC将0x300寄存器寄存器到0x313)来检查从站运行是否正常。（注意:只有当主服务器请求寄存器时，寄存器的值才能被捕获。从控制器错误寄存器中读取值后即可进行数据的分析。可能发生以下错误情况：当两个设备之间的物理连接中断时，对应的链路丢失计数器将会增加。
