产品情报：EC-Engineer全新3.7版本已发布

EC-Engineer新版本实现更新

——帮助客户更好地使用设计工具完成工作

      北京盟通科技专注于实时现场总线技术及工业通讯技术的研发、推广及技术支持服务，在2022年2月所发布的新闻中，我们曾简要介绍过合作伙伴Acontis公司的最新技术进展和发展方向，该文简要地汇报了如EC-Master、EC-Win和EC-Engineer软件的新版本和新功能以及Windows实时虚拟化解决方案即将支持Win11等最新消息。（点此阅读前文）

      前文所介绍的EC-Engineer版本是V3.6，其新功能包括在线检查更新等，而在近日，我们从Acontis公司获知，EC-Engineer软件现已更新至V3.7。为了帮助各位有需要的客户更好地了解EC-Engineer产品的最新的V3.7版本，我们在本文中详细地解读EC-Engineer_V3.7特有的新功能。

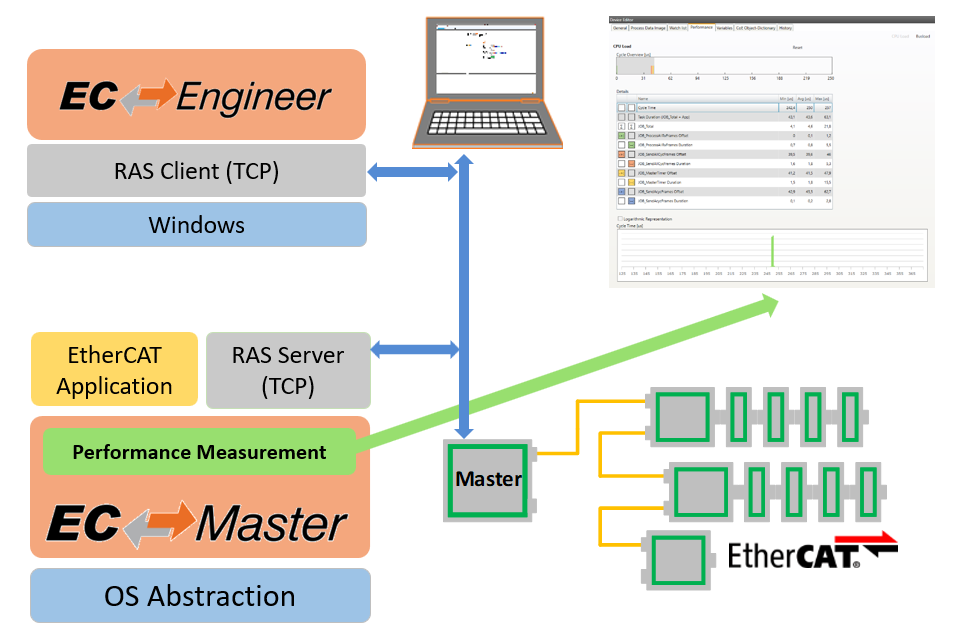

      EC-Master软件版本V3.1.4具有内置的性能测量功能，可用于测量所调用的工作函数或特定应用程序的函数在应用程序的循环时需要的执行时间，并将结果清楚地显示在EC-EngineerV3.7中。将与每个周期任务起始时间和每个循环作业持续时间相关的时间偏移量显示在网络计时图（表）中，这对于评估EtherCAT主节点的总CPU负载和EtherCAT循环任务的总任务持续时间非常有帮助。

新增的时钟周期概览图

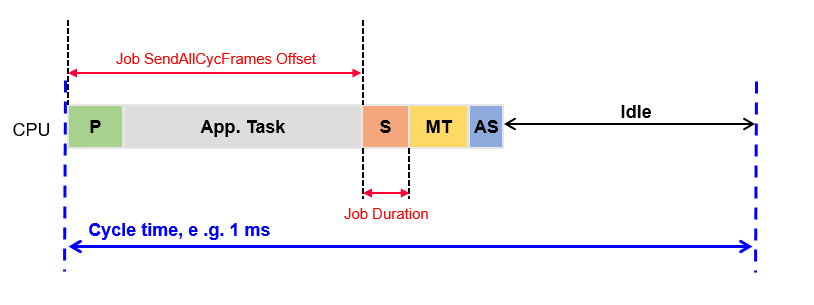

如下图示，一个最常见的EtherCAT网络定时地执行以下任务：从处理所有接收的帧（作业“P”）开始，首先将更新过程数据输入，然后应用程序将计算过程数据输出。作业“S”初始化所有循环帧到EtherCAT网络的传输。随后，“MT”将执行主站管理任务（状态机等），在有待处理请求的情况下，“AS”负责创建和发送非循环帧。

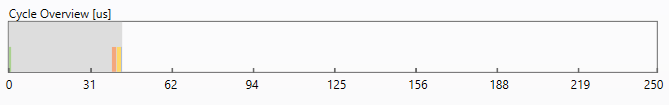

在此过程中产生的平均作业偏移量和作业持续时间显示在下图的周期概览图中。

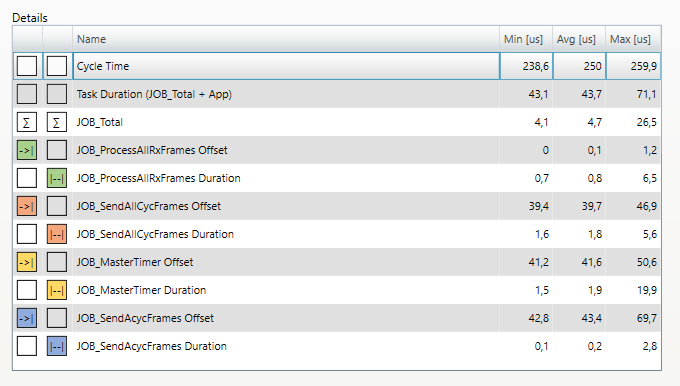

在EC-Engineer中的EtherCAT 主站可以确定所有值的最小值和最大值，并计算其平均值。输出以微秒为单位显示时间的表格：

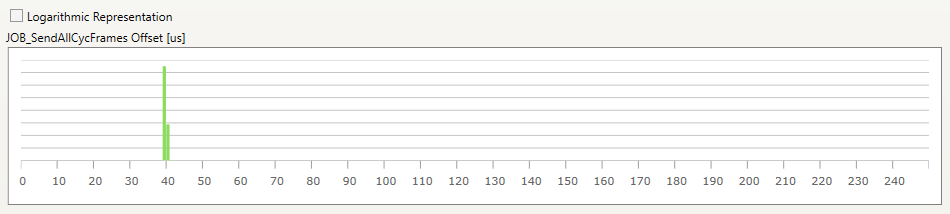

EtherCAT Master模块能够收集数据以构建特定作业偏移，作业持续时间或周期时间的直方图。例如，这对于评估循环帧传输时间偏移的分布非常有帮助。

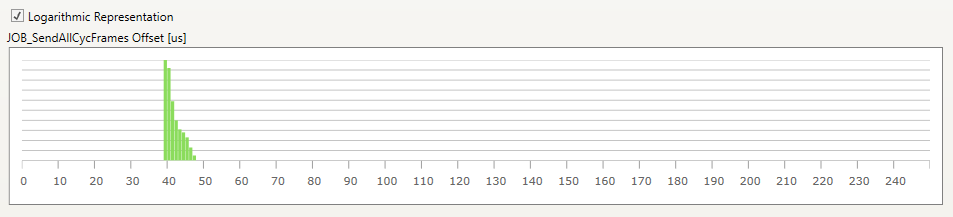

当所表示的数据的值范围覆盖许多数量级时，直方图的对数表示特别有用。这种表示形式可以更轻松地找出很少出现的时间值。

新增的主站内存配置详情页面

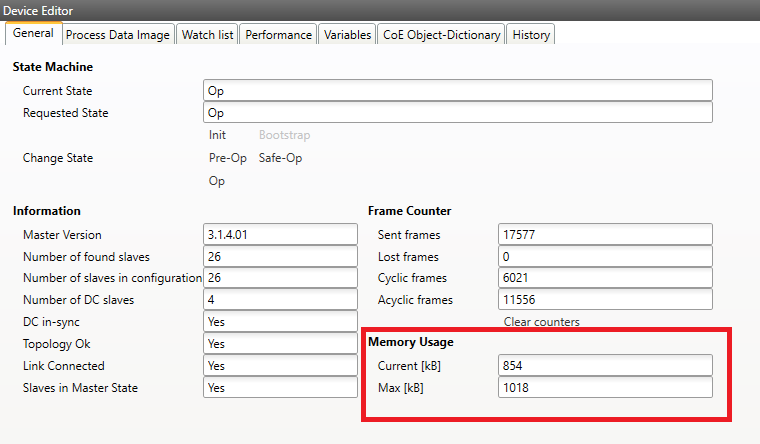

EtherCAT Master软件EC-Master具有确定特定EtherCAT网络配置所需的最大动态内存（RAM）的功能。此值在资源有限的系统中特别有用。此值可以在当前的 EC-Engineer版本中轻松确定。

背景简介

      其他有关EC-Engineer的相关内容和基础功能介绍，请移步北京盟通科技官网的产品中心、 技术知识 和文档下载等专区查看和下载有关资料，如您还有其他疑问，欢迎致电咨询，我们将全力为您解答。
