EC-WIN

产品介绍

EC-Win主要特点

Win32实时平台上Microsoft® Visual Studio®支持软件的非实时以及实时的部分;
高速:不受中断延迟影响;
EtherCAT Class A主站协议栈;
高性能实时以太网驱动程序;
支持分布式时钟主站偏移及总线偏移模式;
外部的TCP/IP网关通过共享内存连接主站:无需第二个IP地址;

包含所有runtime组件:无需其他任何第三方许可。

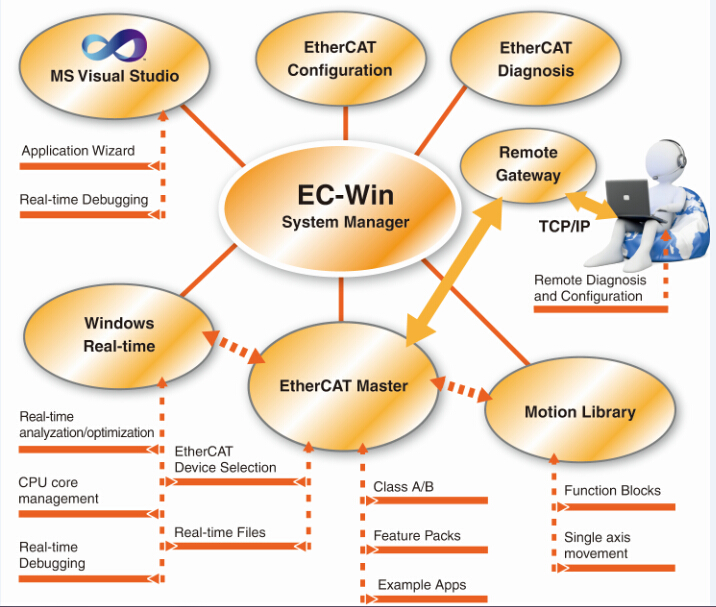

The System Manager
所有开发和配置步骤都集成在一个用户界面上;
不同配置和应用在System Manager的不同工作区域中显示;
将EtherCAT兼容的硬件分配到实时环境;
可选择性地为实时环境分配额外的硬件;
实时分析和优化;
在图形界面中给Windows和实时环境分配CPU时间和配置内存;
可以选择预编译的EtherCAT应用;

利用Microsoft Visual Studio中EC-Win项目向导,基于已装模板自动创建应用。

EtherCAT Master runtime
EC-Master Class A;
快速且经过优化的实时以太网驱动,支持Intel和Realtek网卡;
高速OS层以获得最佳的EtherCAT性能以及最小的CPU负载;
支持邮箱协议:CoE, SoE, AoE, VoE;
支持先进的分布式时钟(DC)模式;
集成的支持EtherCAT主站偏移机制的分布式时钟同步功能;

提供大量例程,包括用于DS402 CoE驱动的EC-Motion 运动控制例程。

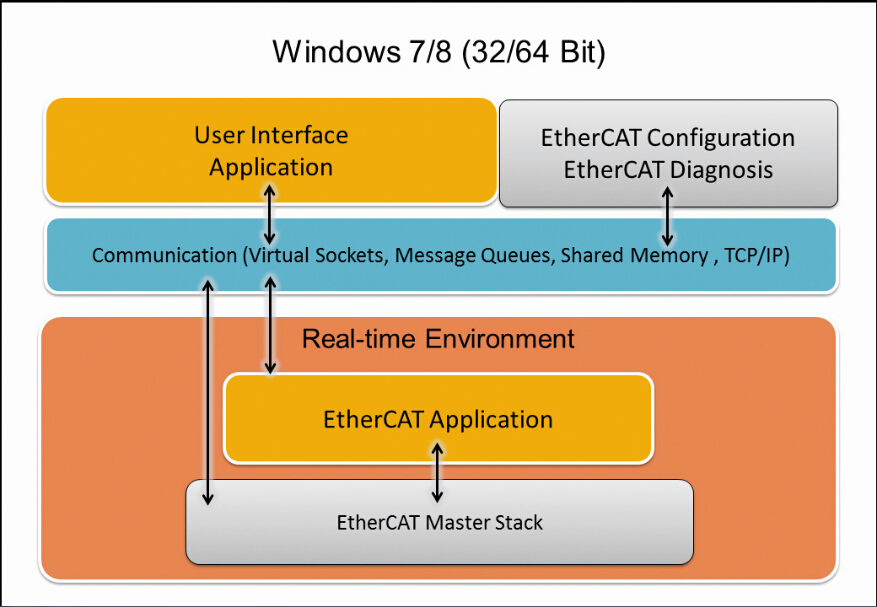

Windows实时平台
Windows和实时系统(操作系统)被安全地隔离开,有效地防止Windows系统故障(蓝屏);
先进的通信层;
Win32编程环境用于实时部分(多任务,线程,事件,semaphore类,互斥...);
超高速的实时环境,中断频率可达25kHz;
支持SMP(对称多处理系统):Windows和实时部分都可以使用多个CPU核;

可以使用被广泛应用的Microsoft® Visual Studio®开发和调试环境。


欲了解更多信息,请与我们联系: info@motrotech.com
